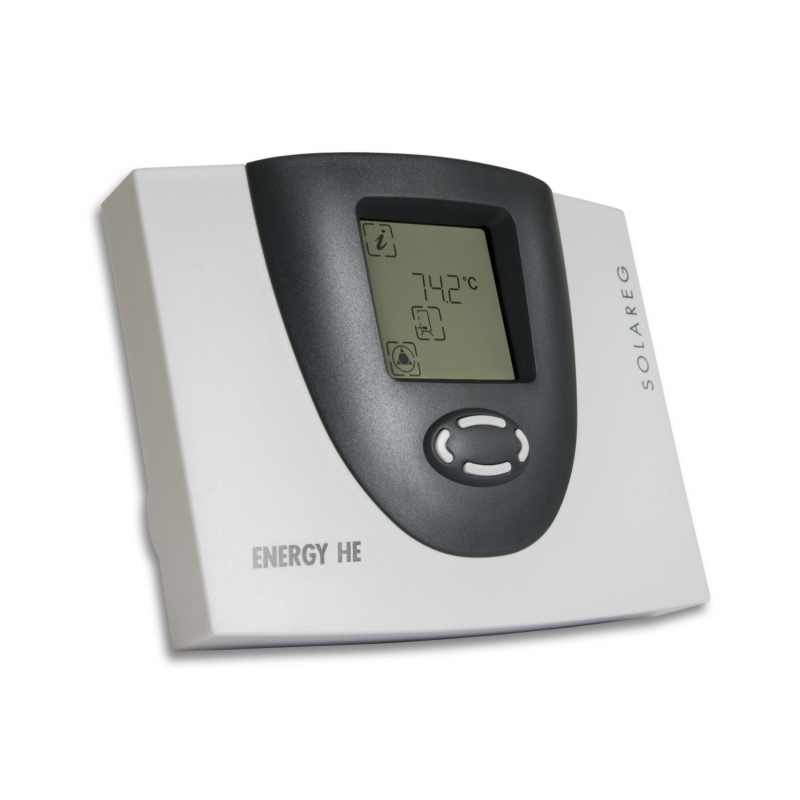

Solarregler Sunny Scout Energy HE + 2 Fühler Vergrößern

Solarregler Sunny Scout Energy HE + 2 Fühler

1316-3

Neuer Artikel

Solarregler ENERGY HE, 2 Ausgänge, Ertragsmessung. Für Standard- und HE Pumpen mit PWM Ansteuerung

Mehr Infos

Auf Lager

129,00 € inkl. MwSt.

Lieferzeit 1-2 Werktage

Technische Daten

DisplayLCD
Ausgänge2
PWM Ausgang1
Eingänge (Fühler)4
DrehzahlregelungJa
EnergiertragJa
KollektorschutzJa
RöhrenkollektorfunktionJa
Rückkühlung (Urlaubsmodus)Ja
Freier Regler1

Mehr Infos

Die solarthermischen Regler Sunny Scout ENERGY HE sind leistungsstarke mikroprozessorgesteuerte Regelgeräte mit 2 Ausgänge und 4 Temperatureingänge zur Funktionssteuerung von solarthermischen Anlagen.

Die Regler sind für die gängigen Ausführungen von Solaranlagen geeignet.
Einsatzbereiche sind die solare Brauchwassererwärmumg oder Schwimmbadbeheizung.

Der Einsatz eines Mikroprozessors bringt gegenüber Reglern herkömmlicher analoger Technik folgende Vorteile:
- Intuitive Bedienmenüs mit grafischen Symbolen und vier Bedientasten
- Regelwerte digital einstellbar
- Drehzahlregelung oder Schaltregelung der Solarkreispumpe
- Röhrenkollektorfunktion
- Integrierter Betriebsstundenzähler für Speicherbeladung
- Umfangreiche Funktionen zur Anlagenüberwachung mit Anzeige von Fehlern und Störungen durch Symbole
- Integrierte Energieertragsmessung (optional, nur in Verbindung mit Durchflussgeber)
- Speicherung aller Werte auch bei beliebig langem Ausfall der Netzspannung
- Verschiedene Schutzfunktionen, wie Anlagenschutz, Kollektorschutz, Rückkühlen (Urlaubsschaltung) und Durchflussüberwachung
- Nachheiz- und Thermostatfunktion (Ausgang 2).

Anlagenkonzept:

kollektor.gif Das Gerät regelt die Funktion von Solaranlagen mit einem Kollektorfeld und einem Speicher.
Es erfaßt die Temperaturen am Kollektor und im unteren Speicherbereich, auf Höhe des solaren Wärmetauschers. Anhand der gemessen Temperaturen und der programmierten Daten wird die Solarkreispumpe ein- bzw. ausgeschaltet.

pumpe.gifIst die Pumpe eingeschaltet, wird Wärmeenergie aus dem Kollektor in den Speicher befördert.
Mit Solareg ENERGY HE kann die Pumpe drehzahlgesteuert betrieben werden. Bei der Drehzahlsteuerung wird der Pumpe immer nur so viel Leistung zugeführt, wie für eine möglichst konstante Temperaturdifferenz zwischen Kollektor und Speicher notwendig ist. Dies spart Strom für die Pumpe und optimiert den Ertrag der Solaranlage.

R3.gif Zusatzfunktion "Freier Regler". Die Funktion liegt auf dem Ausgang 2 und kann mit den Funktionen Kühlen oder Heizen (Thermostat) belegt werden. Damit können zusätzliche Funktionen realisiert werden wie z.B. Nacherwärmung.


Lieferumfang:

Steuerung
1 Kollektorfühler, 1 Speicherfühler
Bedienungsanleitung
Das Gerät ist hergestellt in Deutschland.

Technische Daten:

Gehäuse
 Polystyrolgehäuse für Wandmontage
Maße L x B x T in mm, Gewicht175x134x56 mm; ca. 360g
SchutzartIP20 nach VDE 0470
Elektrische Werte
BetriebsspannungAC 230 Volt, 50 Hz -10...+15%
max. zulässige Stromaufnahme incl. Pumpen/Ventile2A
interne GerätesicherungFeinsicherung 5 x 20mm 2A/F
FunkstörgradN nach VDE 0875
max. Leitungsquerschnitt
230V-Anschlüsse
1,5mm² fein-/eindrähtig
TemperaturfühlerPT1000, 1,0 KOhm bei 0°C
max. Leitungsquerschnitt für die Sensoren 0,75 mm² fein-/eindrähtig
Prüfspannung4kV 1min nach VDE 0631
Schaltspannung
Leistung je Schaltausgang
Gesamtleistung aller Ausgänge
230V~/
1A / ca. 230VA für cos φ = 0,7-1,0
2A / ca. 460VA maximal
Steuerausgang für HE Pumpen   PWM-Signal: 1kHz, ViL < 0,5 V DC, ViH > 9 V DC, 10 mA max.
Sonstiges
Betriebstemperatur0 ... + 50°C
Lagertemperatur-10 ... + 65°C
